CCWU双级蜗杆减速器
CCWU双级蜗杆减速器

CCWU双级蜗杆减速器

一、概述ZC1型双极蜗杆及齿轮——蜗杆减速器符合标准JB/T7008-93本减速器主要适用于:台金,矿山.起重.运输、化工.建筑.建材及轻工等行业  减速度器输入轴转速不超过1500r/

在线咨询全国热线
13952669820

一、概述

ZC1型双极蜗杆及齿轮——蜗杆减速器符合标准JB/T7008-93
本减速器主要适用于:台金,矿山.起重.运输、化工.建筑.建材及轻工等行业  减速度器输入轴转速不超过1500r/min,减速器工作环境温度为-40℃~+40℃,当工作环境低于0℃时,启动前润滑油必须加热到0℃以上,减速器可正、反向运转。

二、型号、标记、基本参数、尺寸

1、型号

CCWU--低速级蜗杆在蜗杆之下的双级蜗杆减速器;

CCWS——低速级蜗杆在蜗杆之侧的双级蜗杆减速器;

CCWO——低速级蜗杆在蜗杆之上的双级蜗杆减速器;

GCWU--低速级蜗杆在蜗杆之下的齿轮——蜗杆减速器;

GCWS--低速级蜗杆在蜗杆之侧的齿轮——蜗杆减速器.

GCWO一一低速级蜗杆在蜗杆之上的齿轮—一蜗杆减速器;

字母的意义

C——表示蜗杆类别为ZCl

G——表示齿轮.

W——表示蜗杆减速器

U.S、O——分别表示低速级蜗杆位于蜗轮之下、之侧、之上;

2、标记示例

3、基本参数

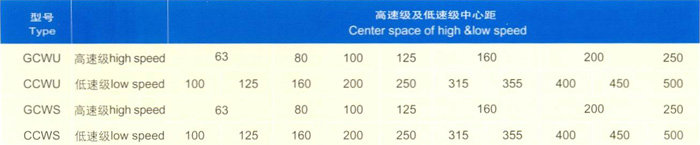

3.1减速机高速级与低速级中心距及组合见下表

3.2双极蜗杆减速器的公称传动比见下表:


3.3齿轮——蜗杆减速器的公称传动比见下表


4.减速器的主要尺寸:

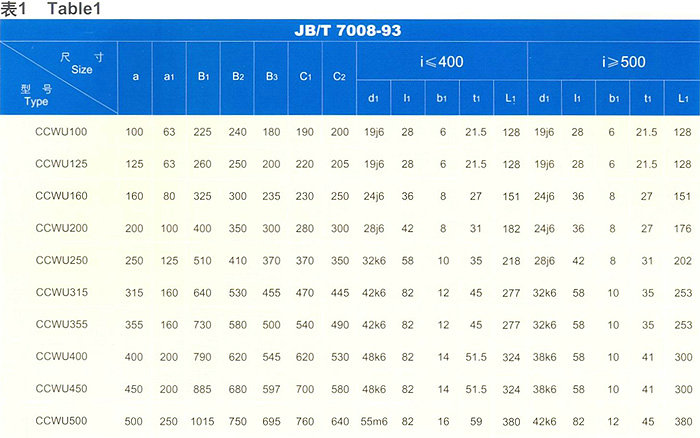

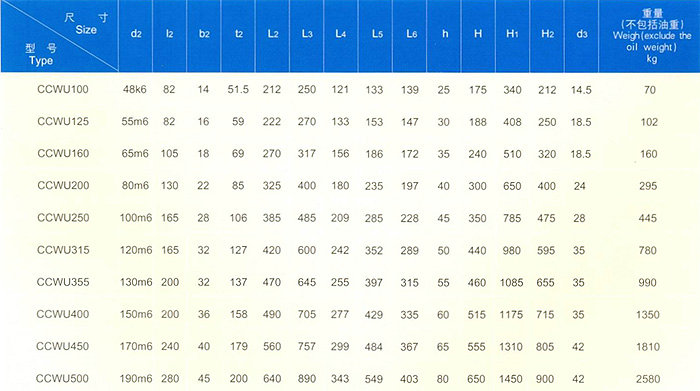

4.4 CCWU型减速器主要尺寸见图1、表1

三、减速器的承载能力及选用方法

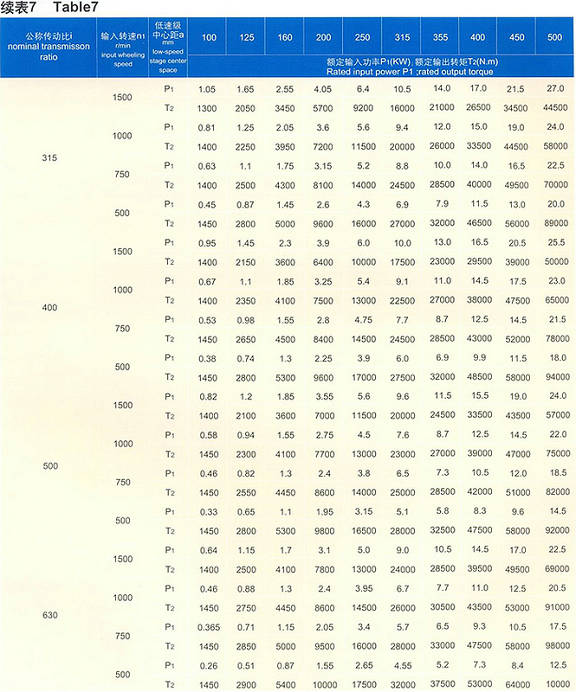

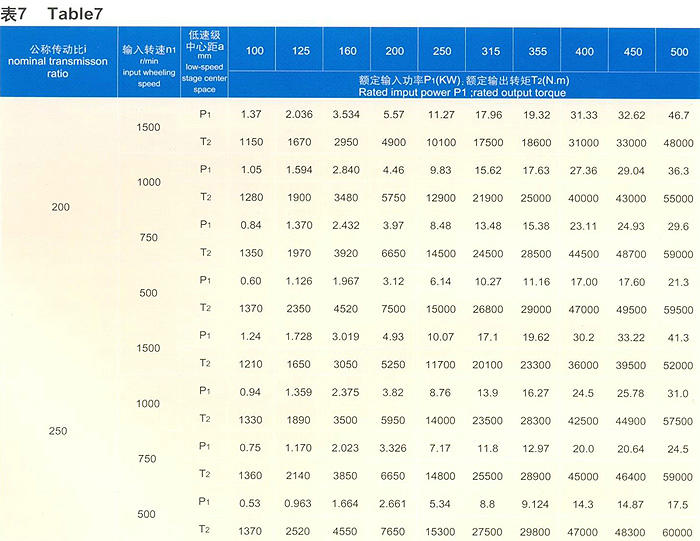

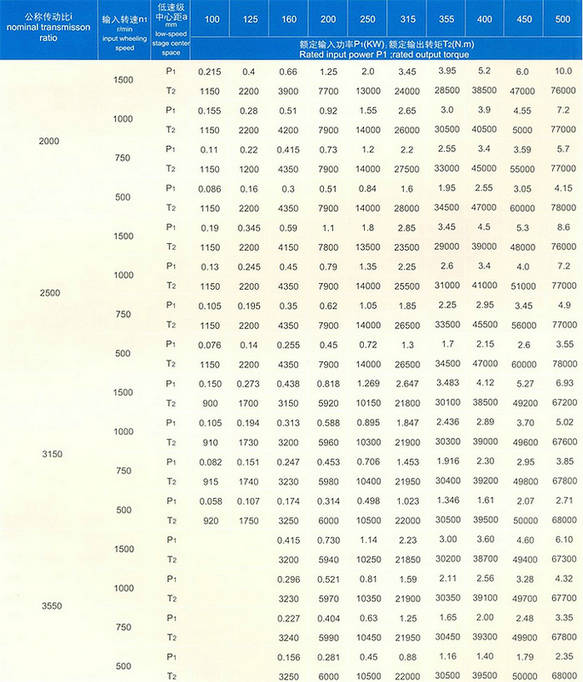

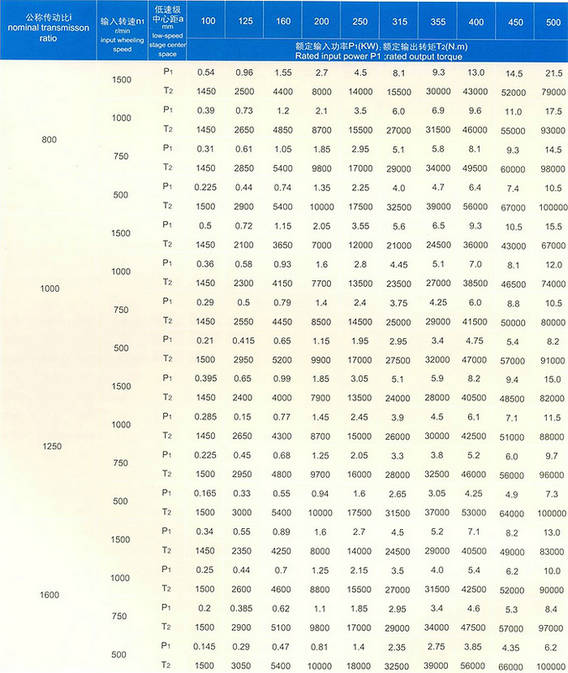

1、CCWU、CCWO及CCWS减速器的额定输入功率P1及输出转短T2应符合表7的规定
