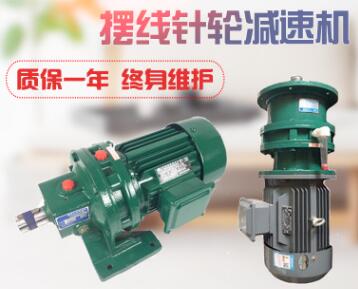

BWD5-11-15KW摆线针轮减速机
BWD5-11-15KW摆线针轮减速机

BWD5-11-15KW摆线针轮减速机

    BWD5-11-15KW 摆线针轮减速机     B系列摆线针轮减速机的型号      BW脚板式卧装双轴摆线针轮减速机      BL法兰式立装双轴摆线针轮速机

在线咨询全国热线
13952669820

    BWD5-11-15KW 摆线针轮减速机


  B系列摆线针轮减速机的型号      BW脚板式卧装双轴摆线针轮减速机      BL法兰式立装双轴摆线针轮速机      BWY脚板卧装专用电动机直联型摆线针轮减速机      BLY法兰式立装专用电动机直联型摆线针轮减速机      BWD脚板式卧装普通电动机直联型摆线针轮减速机      BLD法兰式立装普通电动机直联型摆线针轮减速机      B系列摆线针轮减速机是一种应用行星传动原理,采用摆线针轮啮合,设计先进、结构新颖的减速机构。这种减速机在绝大多数情况下      已替代两级、三级普通圆柱齿轮减速机及圆柱蜗杆减速机,在军工、航天、冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、及起重运输等方面得到日益广泛的


B系列摆线针轮减速机的型号      BW脚板式卧装双轴摆线针轮减速机      BL法兰式立装双轴摆线针轮速机      BWY脚板卧装专用电动机直联型摆线针轮减速机      BLY法兰式立装专用电动机直联型摆线针轮减速机      BWD脚板式卧装普通电动机直联型摆线针轮减速机      BLD法兰式立装普通电动机直联型摆线针轮减速机      B系列摆线针轮减速机是一种应用行星传动原理,采用摆线针轮啮合,设计先进、结构新颖的减速机构。这种减速机在绝大多数情况下


应用。      BWD减速机参数:      B摆线针轮减速机产品型号(卧式安装):      BWD1-18减速机:BWD1 BWD2 BWD3 BWD4 BWD5 BWD6 BWD7 BWD8 BWD9 BWD10 BWD11 BWD12 BWD13 BWD14      BWD15 BWD16 BWD17 BWD18 BWD120 BWD150 BWD180 BWD220 BWD270 BWD330 BWD390 BWD450      减速比范围:9 11 17 23 29 35 43 47 59 71 87    公司生产的X、B系列摆线针轮减速机产品具有以下特点

1、多齿同时啮合传动,抗过载能力强,可靠性高。

2、主要传动件采用轴承钢并经淬火磨削,高强度设计,坚固耐用、寿命长。

3、惯性小,适合启动频繁和正反转。

4、低噪音高效率,一级减速可达92%以上。

5、结构紧凑,同轴输出。      摆线针轮减速机使用说明、用途和注意事项

(一)BWD5-11-15KW减速机 用途:      摆线针轮减速机采用摆线针齿啮合、行星式传动原理,所以通常也叫行星摆线减速机,行星摆线针轮减速机可以广泛的应用于石油、环保、化工、水泥、输送、纺织、制药、食品、印刷、起重、矿山、冶金、建筑、发电等行业,做为驱动或减速装置。其独特的平稳结构在许多情况下可替代普通圆柱齿轮减速机及蜗轮蜗杆减速机,因此,行星摆线针轮减速机在各个行业和领域被广泛的使用,受到广大用户的普遍欢迎。

(二)BWD5-11-15KW减速机使用条件:

1、摆线针轮减速机允许使用在连续工作制的场合,同时允许正、反两个方向运转。

2、输入轴的转速额定转数为1500转/分,在输入功率大于18.5千瓦时建议采用960转/分的6极电机配套使用。

3、卧式安装摆线针轮减速机的工作位置均为水平位置。在安装时更大的水平倾斜角一般小于15°。在超过15°时应采用其他措施保证润滑充足和防止漏油。

4、摆线针轮减速机的输出轴不能受较大的轴向力和径向力,在有较大轴向力和径向力时须采取其他措施。      详情请垂电,我们在此恭候您的电话!

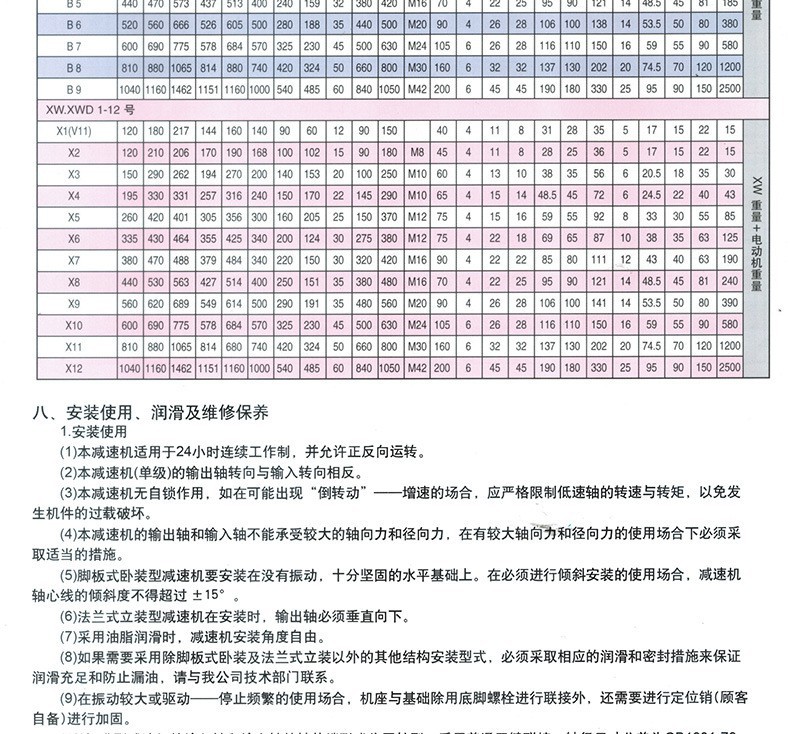

BWD5-11-15KW减速机摆线针轮减速机的型号及种类:      B系列单级机型有:0 1 2 3 4 5 6 7 8 9 120 150 180 220 270 330 390 450 550 650 12 15 18 22 27 33 39 45 55 65      X系列单级机型有:X2 X3 X4 X5 X6 X7 X8 X9 X10 X11      其减速比有: 7 9 11 17 23 25 29 35 43 59 71 87      双级机型有:10 20 21 30 31 41 42 53 63 74 84 85 95 106 1512 1812 2212 2215 2715 2718 3318 3322 3922 4527 5533      其减速比有:121 187 289 385 473 595 731 841 1003 1225 1505 1849 2065 2537 3481 5133 7569

注:摆线针轮减速机根据用户要求,可匹配调速电机、制动电机、防爆电机、普通Y系列电机等。根据减速机机座号的大小匹配不同功率的电机,0.04kw-75kw不等。

注:以上各形式的减速机,其实质是一样的,只是各摆线减速机厂家自己推出的型号,标识方式不同而已)      X B系列行星摆线针轮减速机基本型号及速比      单级摆线(XW.XWY.XWD,XL.XLY,XLD) 机型号有:X0、X1、X2、X3、X4、X5、X6、X7、X8、X9、X10、X11、X12      传动比:9、11、17、23、29、35、43、59、71、87      双级摆线(XWE.XWEY.XWED,XLE.XLEY,XLED) 机型号有:X20、X31、X42、X53、X63、X74、X84、X95、X106、X117      传动比:121(11×11)、187(17×11)、253(23×11) 、289(17×17)、385(35×11) 、 391(23×17)、473(43×11)、493(29×17)、595(35×17)、 731(43×17)、841(29×29)      单级摆线(BW.BWY.BWD,BL.BLY,BLD) 机型号有:12、15、18、22、27、33、39、45、55、65      传动比:9、11、17、23、29、35、43、59、71、87      双级摆线(BWE.BWEY.BWED,BLE.BLEY,BLED) 机型号有:1510、1512、1812、1815、2212、2215、2218、2715、 2718、3318、3322、3922、4527、5527、5533、6533      传动比:121(11×11)、187(17×11)、253(23×11) 、289(17×17)、385(35×11) 、 391(23×17)、473(43×11)、493(29×17)、595(35×17)、 731(43×17)、841(29×29)      X B系列行星摆线针轮减速机扭矩计算      摆线针轮减速机扭矩=9550×电机功率÷电机功率输入转数×速比×使用效率(65%-75%      BWD摆线针轮减速机

特点与型号

1.摆线针轮减速机特点

〇高速比和高效率单级传动,就能达到1:87的减速比,效率在90%以上,如果采用多级传动,减速比更大。

〇结构紧凑体积小由于采用了行星传动原理,输入轴输出轴在同一轴心线上,使其机型获得尽可能小的尺寸。

〇运转平稳噪声低摆线针齿啮合齿数较多,重叠系数大以及具有机件平衡的机理,使振动和嗓声限制在最小程度。

〇使用可靠、寿命长因主要零件采用高碳铬钢材料,经淬火处理(HRC58~62)获得高强度,并且,部分传动接触采用了滚动摩擦,所以经久耐用寿命长

特点与型号

摆线针轮减速机特点

〇高速比和高效率单级传动,就能达到1:87的减速比,效率在90%以上,如果采用多级传动,减速比更大。

〇结构紧凑体积小由于采用了行星传动原理,输入轴输出轴在同一轴心线上,使其机型获得尽可能小的尺寸。

〇运转平稳噪声低摆线针齿啮合齿数较多,重叠系数大以及具有机件平衡的机理,使振动和嗓声限制在最小程度。

特点与型号

摆线针轮减速机特点

〇高速比和高效率单级传动,就能达到1:87的减速比,效率在90%以上,如果采用多级传动,减速比更大。

〇结构紧凑体积小由于采用了行星传动原理,输入轴输出轴在同一轴心线上,使其机型获得尽可能小的尺寸。


本文标签:摆线针轮减速机
