一、概述
  平面包络环面蜗杆减速器是一种新兴的传动装置,其承载能力大,传动效率高,结构紧凑、合理。这种减速器可以广泛地应用于各种传动机械中的减速传动,如冶金、矿山、起重、化工、建筑橡塑船舶等行业以及其它机械设备上,适用工作环境温度为—40℃~+40℃,输入轴转速不大于1500转/分,蜗杆轴可反两面方向旋转。

二、型号

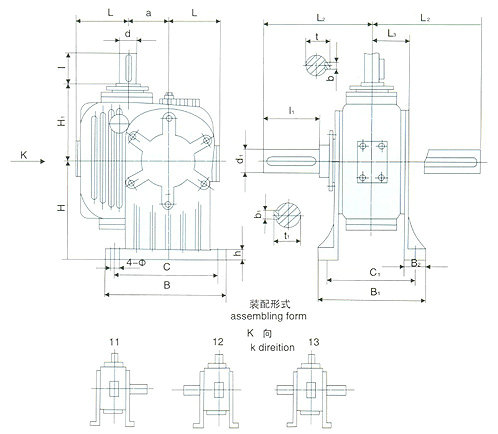

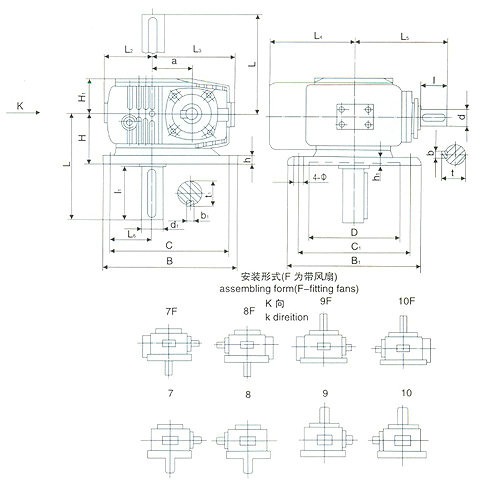

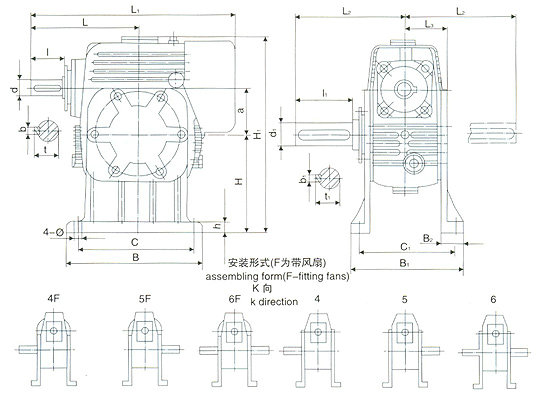

该减速器系列有四种型式:TPG、TPU、TPA、TPS.其中:TP-平面包络环面蜗杆组合为
A:TPG-通用型平面包络环面蜗杆减速器、蜗杆可在蜗轮之上、之下、水平之侧或垂直在侧。
B:TPA-蜗杆在蜗轮之上的平面包络环面蜗杆减速器
C:TPU-蜗杆在蜗轮之下的平面包络环面蜗杆减速器
D:TPS-蜗杆在蜗轮之侧的平面包络环面蜗杆减速器

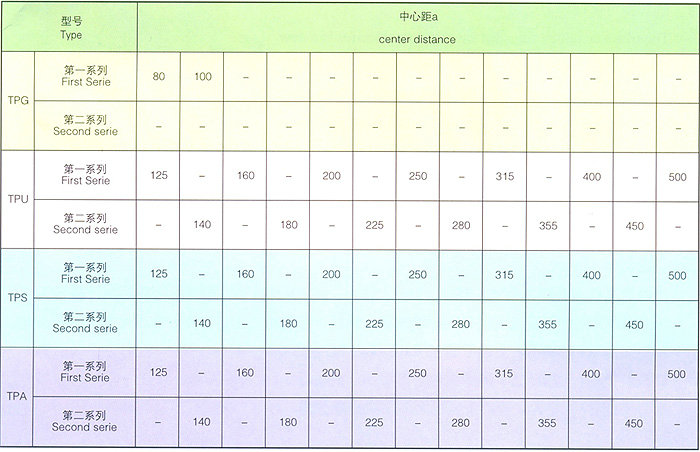

三、型号及传动比


注:优先选用系列,表中第二系列的中心距仅提出型式规格。

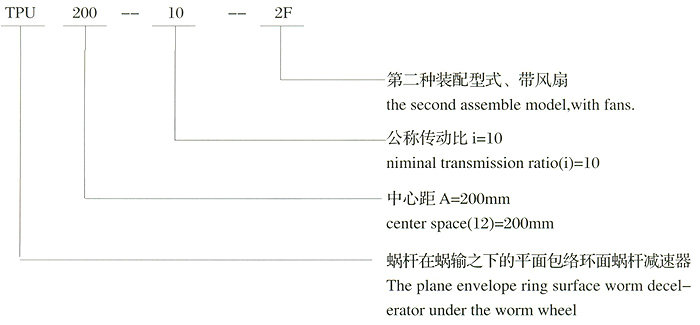

四、标记示例

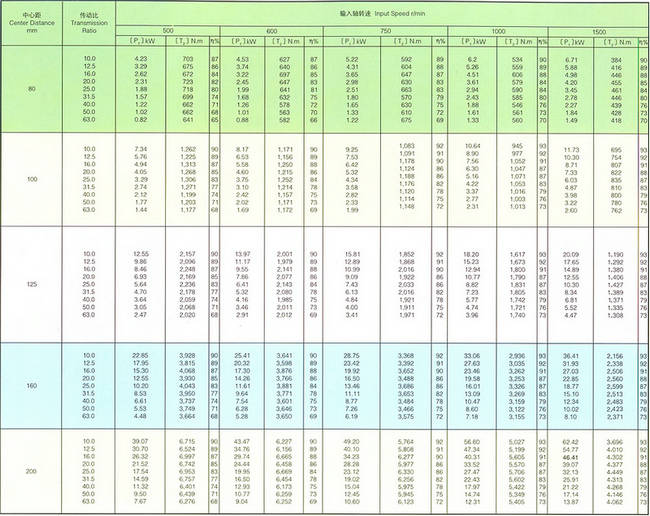

五、平面包络环面蜗杆减速器额定输入轴功率表
